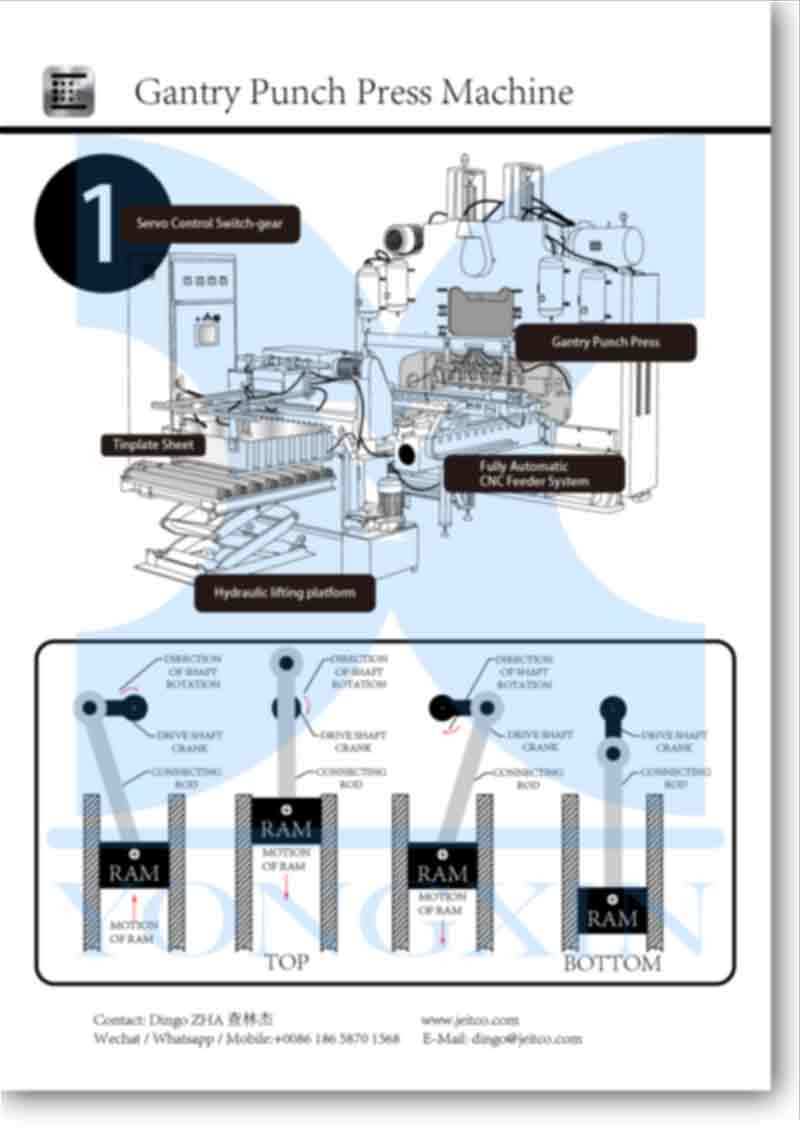

CNC Controlled Gantry Press Machine with Auto Feeder for Tin Can End Making
产品编号:
1051305033972146176
Operation:
Automatic
Can Size:
Various on Tailor-made
Speed:
up to 200Spm
Line Dimension:
Details See Chart Below
Line Weight:
Details See Chart Below
Classification:
keyword:
o-frame press
c-frame press
gantry press
tin can end pressing
metal can end pressing process
tin can making
can end making
Product Overview
CNC Controlled Gantry Press Machine with Auto Feeder for Tin Can End Making
Model | GT2A4-120 | GT2A4-120-H | GT2A4-60 | GT2A4-25 |
Normial Force | 120T | 120T | 60T | 25T |
Max. Stroke (SPM) | 200 | 240 | 200 | 200 |
Max. Tooling Dies Loading | 7-Tooling Dies | 7-Tooling Dies | 3-Tooling Dies | 1-Tooling Dies |
Max. Sheet Size(mm) | L1,100 x W1,100 | L1,100 x W1,100 | L1,100 x W1,100 | L1,100 x W1,100 |
Max. Sheet Thickness | 0.4mm | 0.4mm | 0.4mm | 0.4mm |
Total Power | 25kw | 25kw | 20kw | 16kw |
Machine Dimensions | L3,400 x W1,500 x H2,800 | L3,400 x W1,500 x H2,800 | L2,700 x W1,300 x H2,700 | L2,700 x W1,300 x H2,500 |
Machine Weight | 14T Approx. | 14T Approx. | 11T Approx. | 8T Approx. |
Specifications | Table 1 | ||||
Model | CNC-C1B | CNC-C1D | CNC-C1W | CNC-C1H | CNC-C2 |
Working Pressure (kn) | 900 KN | 900 KN | 900 KN | 900 KN | 450 KN |
Stoke (mm) | 105 mm | 105 mm | 105 mm | 140 mm | 100 mm |
Max Stroke / Min. (SPM) |
200spm (Φ52-99) 150spm (Φ153) |
200spm (Φ52-99) 150spm (Φ153) |
200spm (Φ52-99) 150spm (Φ153) |
80spm |
200spm (Φ52-99) 150spm (Φ153) |
Max Loading Mold |
2-Die Set (Φ153) |
7-Die Set (Φ52-99) 2-Die Set (Φ153) |
2-Die Set (Φ153) |
1-Die |
2-Die Se
(Φ52-99) |
Max Closed Height (mm) |
395 mm |
395 mm |
395 mm |
395 mm |
364 mm |
Max Closed Height Adjustment (mm) | 17 mm | 17 mm | 17 mm | 17 mm | 17 mm |
Max Plate Size (mm) |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,100×1,100 mm |
2-Die Set @ 1,100×1,100 mm 1-Die Set @ 1,100×960 mm |
Main Power(kw) | 7.5 kw | 7.5 kw | 7.5 kw | 11 kw | 5.5 kw |
Total Power(kw) | 25 kw | 25 kw | 30 kw | 25 kw | 20 kw |
Machine Weight (T) | 11.8 T | 11.8 T | 12 T | 11.8 T | 10 T |
Installation Dimensions(mm) |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H2,700 mm |
Application | Bottom Cover and Base Cover |
Bottom Cover and Base Cover, 2-idle pressing |
Bottom Cover and base cover, no-idle pressing |
Large cover and chemical covers, two levels of transmission | Bottom Cover, the base cover and four screw cap |
Specifications | Table 2 | ||||
Model | CNC-C12 | CNC-C6 | CNC-C6D | CNC-C6W | CNC-C8 |
Working Pressure (kn) |
2500 KN | 1200 KN | 1200 KN | 1200 KN | 250 KN |
Stoke (mm) | 80 mm | 105 mm | 105 mm | 105 mm | 100 mm |
Max Stroke / Min. (SPM) |
200spm |
180spm (Φ52-99) 150spm (Φ153) |
180spm (Φ52-99) 150spm (Φ153) |
180spm (Φ52-99) 150spm (Φ153) |
200spm |
Max. Loading Mold |
15-Die Set |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
1-Die |
Max. Closed Height |
425 mm | 425 mm | 425 mm | 425 mm | 364 mm |
Max Closed Height Adjustment (mm) | 20 mm | 17 mm | 17 mm | 17 mm | 17 mm |
Max Plate Size (mm) |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,000×960 mm |
Main Power(kw) | 22 kw | 15 kw | 15 kw | 15 kw | 4 kw |
Total Power(kw) | 40 kw | 32 kw | 32 kw | 35 kw | 15 kw |
Machine Weight (T) | 30 T | 12 T | 12 T | 12.2 T | 10 T |
Installation Dimensions(mm) |
L8,000×W7,950×H3,470 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L5,400×W4,000×H2,500 mm |
Application | Bottom Cover and base cover, double row die without air | Bottom Cover and Base Cover |
Bottom cover and base cover, 2-idle pressing |
bottom cover and base cover, no-idle pressing |
four screw caps |
Specifications | Table 1 | ||||
Model | CNC-C1B | CNC-C1D | CNC-C1W | CNC-C1H | CNC-C2 |
Working Pressure (kn) | 900 KN | 900 KN | 900 KN | 900 KN | 450 KN |
Stoke (mm) | 105 mm | 105 mm | 105 mm | 140 mm | 100 mm |
Max Stroke / Min. (SPM) |
200spm (Φ52-99) 150spm (Φ153) |
200spm (Φ52-99) 150spm (Φ153) |
200spm (Φ52-99) 150spm (Φ153) |
80spm |
200spm (Φ52-99) 150spm (Φ153) |
Max Loading Mold |
2-Die Set (Φ153) |
7-Die Set (Φ52-99) 2-Die Set (Φ153) |
2-Die Set (Φ153) |
1-Die |
2-Die Se
(Φ52-99) |
Max Closed Height (mm) |
395 mm |
395 mm |
395 mm |
395 mm |
364 mm |
Max Closed Height Adjustment (mm) | 17 mm | 17 mm | 17 mm | 17 mm | 17 mm |
Max Plate Size (mm) |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,100×1,100 mm |
2-Die Set @ 1,100×1,100 mm 1-Die Set @ 1,100×960 mm |
Main Power(kw) | 7.5 kw | 7.5 kw | 7.5 kw | 11 kw | 5.5 kw |
Total Power(kw) | 25 kw | 25 kw | 30 kw | 25 kw | 20 kw |
Machine Weight (T) | 11.8 T | 11.8 T | 12 T | 11.8 T | 10 T |
Installation Dimensions(mm) |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H2,700 mm |
Application | Bottom Cover and Base Cover |
Bottom Cover and Base Cover, 2-idle pressing |
Bottom Cover and base cover, no-idle pressing |
Large cover and chemical covers, two levels of transmission | Bottom Cover, the base cover and four screw cap |
Specifications | Table 2 | ||||
Model | CNC-C12 | CNC-C6 | CNC-C6D | CNC-C6W | CNC-C8 |
Working Pressure (kn) |
2500 KN | 1200 KN | 1200 KN | 1200 KN | 250 KN |
Stoke (mm) | 80 mm | 105 mm | 105 mm | 105 mm | 100 mm |
Max Stroke / Min. (SPM) |
200spm |
180spm (Φ52-99) 150spm (Φ153) |
180spm (Φ52-99) 150spm (Φ153) |
180spm (Φ52-99) 150spm (Φ153) |
200spm |
Max. Loading Mold |
15-Die Set |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
1-Die |
Max. Closed Height |
425 mm | 425 mm | 425 mm | 425 mm | 364 mm |
Max Closed Height Adjustment (mm) | 20 mm | 17 mm | 17 mm | 17 mm | 17 mm |
Max Plate Size (mm) |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,000×960 mm |
Main Power(kw) | 22 kw | 15 kw | 15 kw | 15 kw | 4 kw |
Total Power(kw) | 40 kw | 32 kw | 32 kw | 35 kw | 15 kw |
Machine Weight (T) | 30 T | 12 T | 12 T | 12.2 T | 10 T |
Installation Dimensions(mm) |
L8,000×W7,950×H3,470 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L5,400×W4,000×H2,500 mm |
Application | Bottom Cover and base cover, double row die without air | Bottom Cover and Base Cover |
Bottom cover and base cover, 2-idle pressing |
bottom cover and base cover, no-idle pressing |
four screw caps |
Specifications | Table 1 | ||||
Model | CNC-C1B | CNC-C1D | CNC-C1W | CNC-C1H | CNC-C2 |
Working Pressure (kn) | 900 KN | 900 KN | 900 KN | 900 KN | 450 KN |
Stoke (mm) | 105 mm | 105 mm | 105 mm | 140 mm | 100 mm |
Max Stroke / Min. (SPM) |
200spm (Φ52-99) 150spm (Φ153) |
200spm (Φ52-99) 150spm (Φ153) |
200spm (Φ52-99) 150spm (Φ153) |
80spm |
200spm (Φ52-99) 150spm (Φ153) |
Max Loading Mold |
2-Die Set (Φ153) |
7-Die Set (Φ52-99) 2-Die Set (Φ153) |
2-Die Set (Φ153) |
1-Die |
2-Die Se
(Φ52-99) |
Max Closed Height (mm) |
395 mm |
395 mm |
395 mm |
395 mm |
364 mm |
Max Closed Height Adjustment (mm) | 17 mm | 17 mm | 17 mm | 17 mm | 17 mm |
Max Plate Size (mm) |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,100×1,100 mm |
2-Die Set @ 1,100×1,100 mm 1-Die Set @ 1,100×960 mm |
Main Power(kw) | 7.5 kw | 7.5 kw | 7.5 kw | 11 kw | 5.5 kw |
Total Power(kw) | 25 kw | 25 kw | 30 kw | 25 kw | 20 kw |
Machine Weight (T) | 11.8 T | 11.8 T | 12 T | 11.8 T | 10 T |
Installation Dimensions(mm) |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H2,700 mm |
Application | Bottom Cover and Base Cover |
Bottom Cover and Base Cover, 2-idle pressing |
Bottom Cover and base cover, no-idle pressing |
Large cover and chemical covers, two levels of transmission | Bottom Cover, the base cover and four screw cap |
Specifications | Table 2 | ||||
Model | CNC-C12 | CNC-C6 | CNC-C6D | CNC-C6W | CNC-C8 |
Working Pressure (kn) |
2500 KN | 1200 KN | 1200 KN | 1200 KN | 250 KN |
Stoke (mm) | 80 mm | 105 mm | 105 mm | 105 mm | 100 mm |
Max Stroke / Min. (SPM) |
200spm |
180spm (Φ52-99) 150spm (Φ153) |
180spm (Φ52-99) 150spm (Φ153) |
180spm (Φ52-99) 150spm (Φ153) |
200spm |
Max. Loading Mold |
15-Die Set |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
1-Die |
Max. Closed Height |
425 mm | 425 mm | 425 mm | 425 mm | 364 mm |
Max Closed Height Adjustment (mm) | 20 mm | 17 mm | 17 mm | 17 mm | 17 mm |
Max Plate Size (mm) |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,000×960 mm |
Main Power(kw) | 22 kw | 15 kw | 15 kw | 15 kw | 4 kw |
Total Power(kw) | 40 kw | 32 kw | 32 kw | 35 kw | 15 kw |
Machine Weight (T) | 30 T | 12 T | 12 T | 12.2 T | 10 T |
Installation Dimensions(mm) |
L8,000×W7,950×H3,470 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L5,400×W4,000×H2,500 mm |
Application | Bottom Cover and base cover, double row die without air | Bottom Cover and Base Cover |
Bottom cover and base cover, 2-idle pressing |
bottom cover and base cover, no-idle pressing |
four screw caps |
Specifications | Table 1 | ||||
Model | CNC-C1B | CNC-C1D | CNC-C1W | CNC-C1H | CNC-C2 |
Working Pressure (kn) | 900 KN | 900 KN | 900 KN | 900 KN | 450 KN |
Stoke (mm) | 105 mm | 105 mm | 105 mm | 140 mm | 100 mm |
Max Stroke / Min. (SPM) |
200spm (Φ52-99) 150spm (Φ153) |
200spm (Φ52-99) 150spm (Φ153) |
200spm (Φ52-99) 150spm (Φ153) |
80spm |
200spm (Φ52-99) 150spm (Φ153) |
Max Loading Mold |
2-Die Set (Φ153) |
7-Die Set (Φ52-99) 2-Die Set (Φ153) |
2-Die Set (Φ153) |
1-Die |
2-Die Se
(Φ52-99) |
Max Closed Height (mm) |
395 mm |
395 mm |
395 mm |
395 mm |
364 mm |
Max Closed Height Adjustment (mm) | 17 mm | 17 mm | 17 mm | 17 mm | 17 mm |
Max Plate Size (mm) |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,100×1,100 mm |
2-Die Set @ 1,100×1,100 mm 1-Die Set @ 1,100×960 mm |
Main Power(kw) | 7.5 kw | 7.5 kw | 7.5 kw | 11 kw | 5.5 kw |
Total Power(kw) | 25 kw | 25 kw | 30 kw | 25 kw | 20 kw |
Machine Weight (T) | 11.8 T | 11.8 T | 12 T | 11.8 T | 10 T |
Installation Dimensions(mm) |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H2,700 mm |
Application | Bottom Cover and Base Cover |
Bottom Cover and Base Cover, 2-idle pressing |
Bottom Cover and base cover, no-idle pressing |
Large cover and chemical covers, two levels of transmission | Bottom Cover, the base cover and four screw cap |
Specifications | Table 2 | ||||
Model | CNC-C12 | CNC-C6 | CNC-C6D | CNC-C6W | CNC-C8 |
Working Pressure (kn) |
2500 KN | 1200 KN | 1200 KN | 1200 KN | 250 KN |
Stoke (mm) | 80 mm | 105 mm | 105 mm | 105 mm | 100 mm |
Max Stroke / Min. (SPM) |
200spm |
180spm (Φ52-99) 150spm (Φ153) |
180spm (Φ52-99) 150spm (Φ153) |
180spm (Φ52-99) 150spm (Φ153) |
200spm |
Max. Loading Mold |
15-Die Set |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
1-Die |
Max. Closed Height |
425 mm | 425 mm | 425 mm | 425 mm | 364 mm |
Max Closed Height Adjustment (mm) | 20 mm | 17 mm | 17 mm | 17 mm | 17 mm |
Max Plate Size (mm) |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,000×960 mm |
Main Power(kw) | 22 kw | 15 kw | 15 kw | 15 kw | 4 kw |
Total Power(kw) | 40 kw | 32 kw | 32 kw | 35 kw | 15 kw |
Machine Weight (T) | 30 T | 12 T | 12 T | 12.2 T | 10 T |
Installation Dimensions(mm) |
L8,000×W7,950×H3,470 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L5,400×W4,000×H2,500 mm |
Application | Bottom Cover and base cover, double row die without air | Bottom Cover and Base Cover |
Bottom cover and base cover, 2-idle pressing |
bottom cover and base cover, no-idle pressing |
four screw caps |
Specifications | Table 1 | ||||
Model | CNC-C1B | CNC-C1D | CNC-C1W | CNC-C1H | CNC-C2 |
Working Pressure (kn) | 900 KN | 900 KN | 900 KN | 900 KN | 450 KN |
Stoke (mm) | 105 mm | 105 mm | 105 mm | 140 mm | 100 mm |
Max Stroke / Min. (SPM) |
200spm (Φ52-99) 150spm (Φ153) |
200spm (Φ52-99) 150spm (Φ153) |
200spm (Φ52-99) 150spm (Φ153) |
80spm |
200spm (Φ52-99) 150spm (Φ153) |
Max Loading Mold |
2-Die Set (Φ153) |
7-Die Set (Φ52-99) 2-Die Set (Φ153) |
2-Die Set (Φ153) |
1-Die |
2-Die Se
(Φ52-99) |
Max Closed Height (mm) |
395 mm |
395 mm |
395 mm |
395 mm |
364 mm |
Max Closed Height Adjustment (mm) | 17 mm | 17 mm | 17 mm | 17 mm | 17 mm |
Max Plate Size (mm) |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,100×1,100 mm |
2-Die Set @ 1,100×1,100 mm 1-Die Set @ 1,100×960 mm |
Main Power(kw) | 7.5 kw | 7.5 kw | 7.5 kw | 11 kw | 5.5 kw |
Total Power(kw) | 25 kw | 25 kw | 30 kw | 25 kw | 20 kw |
Machine Weight (T) | 11.8 T | 11.8 T | 12 T | 11.8 T | 10 T |
Installation Dimensions(mm) |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H2,700 mm |
Application | Bottom Cover and Base Cover |
Bottom Cover and Base Cover, 2-idle pressing |
Bottom Cover and base cover, no-idle pressing |
Large cover and chemical covers, two levels of transmission | Bottom Cover, the base cover and four screw cap |
Specifications | Table 2 | ||||
Model | CNC-C12 | CNC-C6 | CNC-C6D | CNC-C6W | CNC-C8 |
Working Pressure (kn) |
2500 KN | 1200 KN | 1200 KN | 1200 KN | 250 KN |
Stoke (mm) | 80 mm | 105 mm | 105 mm | 105 mm | 100 mm |
Max Stroke / Min. (SPM) |
200spm |
180spm (Φ52-99) 150spm (Φ153) |
180spm (Φ52-99) 150spm (Φ153) |
180spm (Φ52-99) 150spm (Φ153) |
200spm |
Max. Loading Mold |
15-Die Set |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
8-Die Set (Φ52-99) 3-Die Set (Φ153) |
1-Die |
Max. Closed Height |
425 mm | 425 mm | 425 mm | 425 mm | 364 mm |
Max Closed Height Adjustment (mm) | 20 mm | 17 mm | 17 mm | 17 mm | 17 mm |
Max Plate Size (mm) |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,150×1,150 mm |
1,000×960 mm |
Main Power(kw) | 22 kw | 15 kw | 15 kw | 15 kw | 4 kw |
Total Power(kw) | 40 kw | 32 kw | 32 kw | 35 kw | 15 kw |
Machine Weight (T) | 30 T | 12 T | 12 T | 12.2 T | 10 T |
Installation Dimensions(mm) |
L8,000×W7,950×H3,470 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L8,000×W6,310×H3,170 mm |
L5,400×W4,000×H2,500 mm |
Application | Bottom Cover and base cover, double row die without air | Bottom Cover and Base Cover |
Bottom cover and base cover, 2-idle pressing |
bottom cover and base cover, no-idle pressing |
four screw caps |
Related Products
